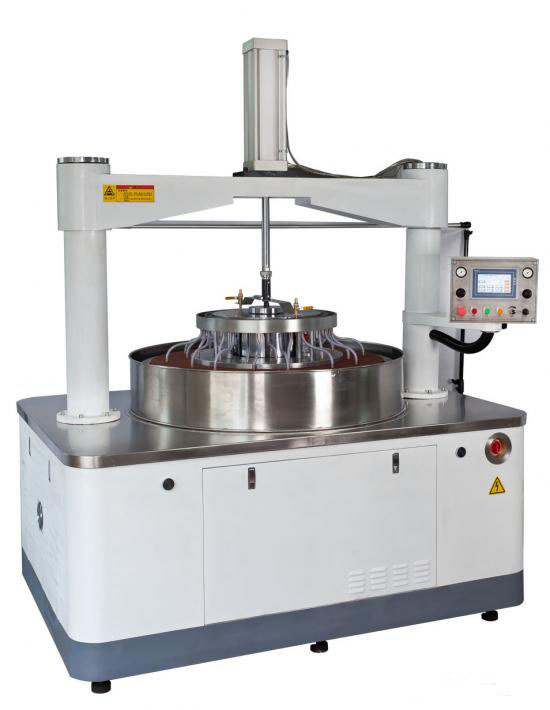

玉利光電光雙面研磨機及研磨盤圖文介紹
發布者： 常州玉利光電 / 2021-05-07/ 瀏覽量：288
產品優點：
1、變頻器配合變頻電機拖動，實現了軟啟動，軟停止，調速穩定，沖擊?。?/p>
2、采用雙電機拖動，上、下研磨盤及內齒圈由一個主電機驅動，變頻調速。太陽輪由一個副電機變頻調速拖動，變速范圍更廣，可以對工作速比進行即時控制，能適應不同研磨工藝的要求；
3、太陽輪與內齒圈同步抬升，滿足了取放工件及調整游輪嚙合位置的要求；
4、上下研磨盤采用斜齒輪傳動，提高了運轉平穩性；
5、采用PLC控制，壓力采用電——?dú)獗壤y閉環反饋控制，壓力等級設定更方便，操作簡單易行，工作可靠穩定；
6、本機應用人機界面（PT）顯示與PLC控制，一方面顯示運行參數，另一方面通過其觸摸健調整設定各項工藝參數，主操作由普通健鈕完成；
7、造型及內部結構充分考慮了操作和維修的方便性。
技術參數：
1.研磨盤規格：φ1136×φ354×50mm
2. 研磨直徑：φ350mm
3. 游輪參數：英制DP12 Z=200
4. 研磨厚度：0.3mm
5. 研磨厚度：30mm
6. 主電機：11kw
7. 太陽輪拖動電機：1.5kw
8. 下研磨盤轉速： 0-50rpm
9. 抬升電機：0.75kw
10. 砂泵電機：0.37kw
11.氣源：0.6-0.7Mpa
12. 外形尺寸：2400×1500×2700mm
13.質量：約4500kg
加工能力:
1、單片承片量：17片/φ75mm 8片/φ100mm 5片/φ125mm
2、游星片數量：5個

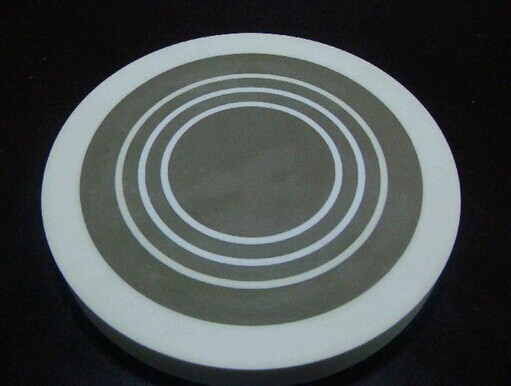

陶瓷研磨盤

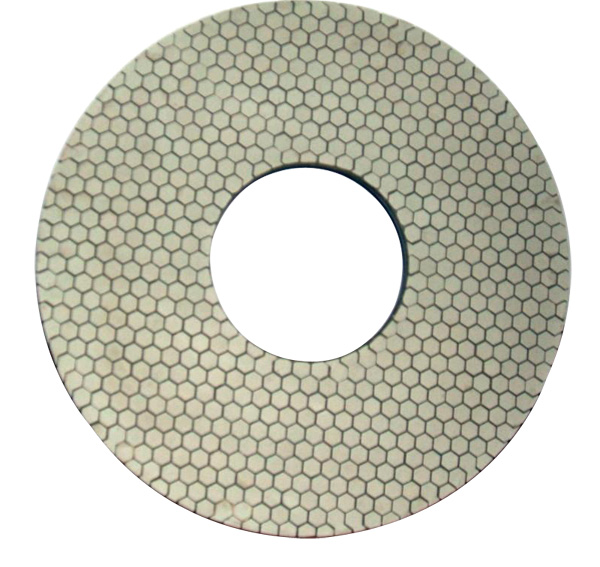

金剛石磨盤

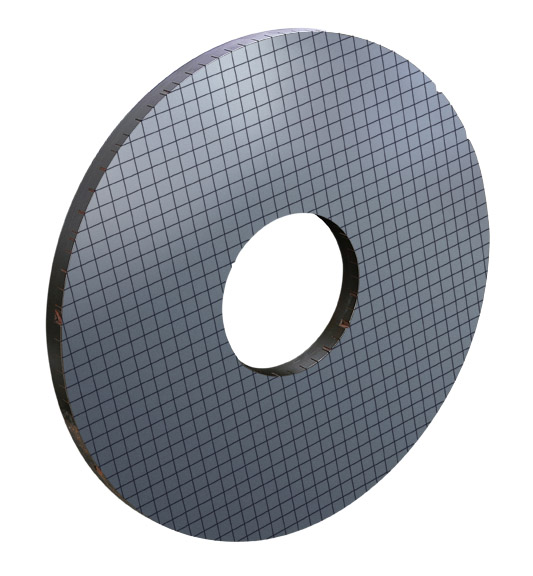

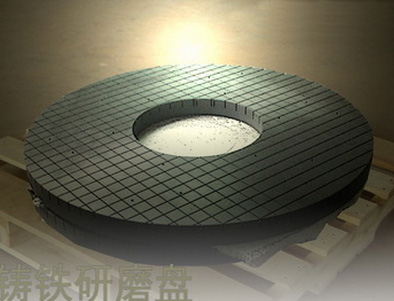

球墨鑄鐵研磨盤
研磨盤

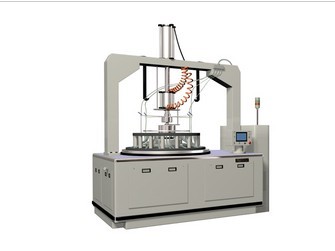

雙面研磨機

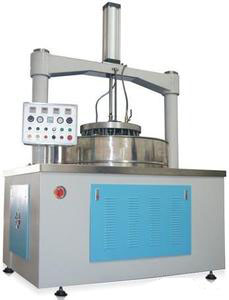

雙面研磨機

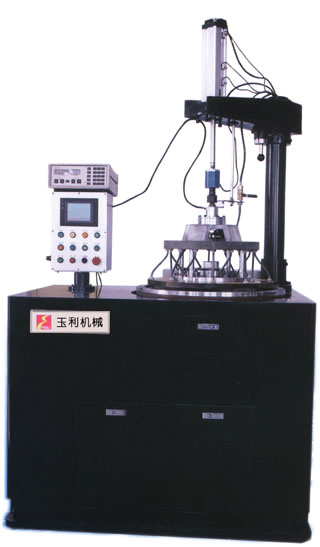

雙面研磨機

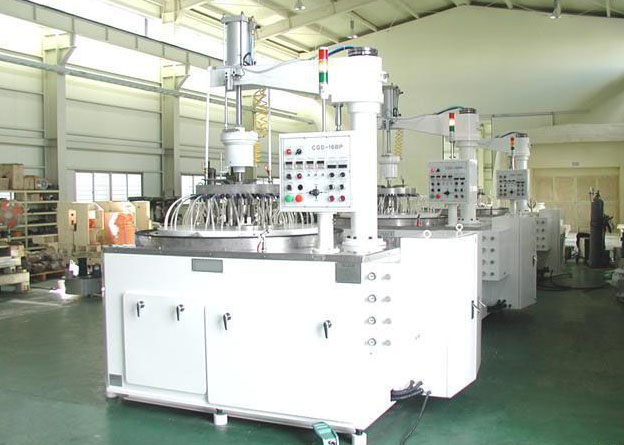

陶瓷片研磨機

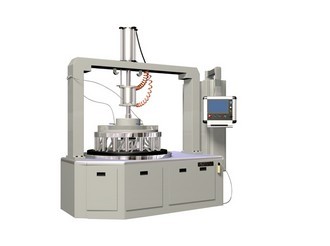

鍺片研磨機

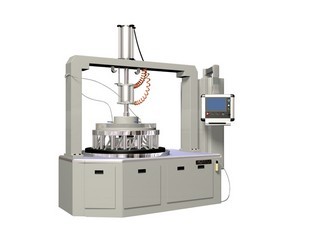

銅片研磨機
鉬片研磨機
9B研磨盤
